CALCULO NÚMERO DE ASCENSORES
Un ascensor es un medio de transporte vertical, diseñado para movilizar personas o cargas entre los diferentes niveles.
Para todo proyecto de construcción, es necesario conocer cuantos ascensores son necesarios para el correcto desenvolvimiento de las actividades generadas en la edificación, su capacidad,su velocidad nominal etc. Todos estos datos surgen de un análisis profesional que se realiza en función de las actividades que se desarrollan en la edificación la cantidad de pisos servidos y el numero de ocupantes que servirán los ascensores.
Es diferente el calculo que podamos realizar para un edificio de vivienda residencial con respecto a un edificio de oficinas, un edificio comercial o un hospital.
Las ventajas que conllevan un ascensor son variadas, pero para disfrutar de ellas, es necesario conocer el numero mínimo de ascensores que deben instalarse.
Existe una clara relación entre la altura de una edificación el numero de pisos servidos y la población servida. Es conveniente también conocer el uso de la edificación que se va a dar a ña edificación.
No es lo mismo un edificio de viviendas que un edificio que comprende oficinas y comercio de trabajo, ya que cada una de ellas acarreo un trafico de personas distinta y a distintas horas.
Las ventajas que conllevan un ascensor son variadas, pero para disfrutar de ellas, es necesario conocer el numero mínimo de ascensores que deben instalarse.
Existe una clara relación entre la altura de una edificación el numero de pisos servidos y la población servida. Es conveniente también conocer el uso de la edificación que se va a dar a ña edificación.
No es lo mismo un edificio de viviendas que un edificio que comprende oficinas y comercio de trabajo, ya que cada una de ellas acarreo un trafico de personas distinta y a distintas horas.
A continuación y a manera explicativa calcularemos cuantos ascensores serán necesarios para una edificación tipo:
S : Superficie x piso (m2)
np : Numero de pisos.
h : Altura de la edificación.
V : Velocidad del ascensor (m/seg).
a% % de personas a trasladar en 5 min. (tabla4)
Te Tiempo de espera.
N.P Trafico
TT Tiempo total de viaje
n Numero de ascensores.
t1 tiempo de relación entre altura y velocidad
t2 tiempo de parada ajuste y maniobra
t3 tiempo de duración apertura puertas
t4 tiempo entre apertura y cierre puertas
Po Numero de pasajeros por ascensor.
N.P.: (Sxnpxa%)
(m2xpers.)
TT: t1+t2+t3+t4
t1: 2h/V
t2: 2 seg.x np
t3: 5 seg.x np
t4: 5 seg.x np
n: TT/Te
Po.asc: (np x TT)
(n x 300 seg.)
Conocidas las formulas y las tablas a utilizar, vamos a un ejercicio practico:
Ejemplo 1:
np: 15
h: 45 m
V: 1,5 m/seg
a%: 15% 0,15
uso: oficina

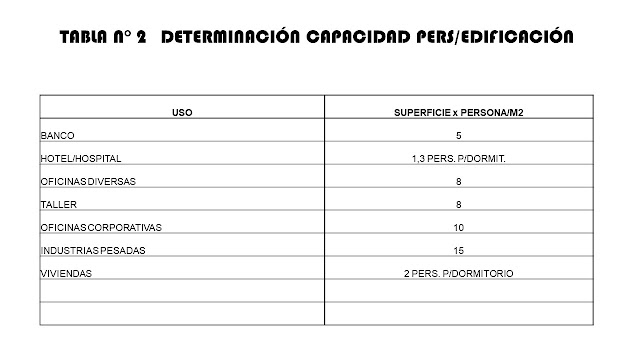

m2/p: 10 (TABLA2)
Nomenclatura de las formulas
np : Numero de pisos.
h : Altura de la edificación.
V : Velocidad del ascensor (m/seg).
a% % de personas a trasladar en 5 min. (tabla4)
Te Tiempo de espera.
N.P Trafico
TT Tiempo total de viaje
n Numero de ascensores.
t1 tiempo de relación entre altura y velocidad
t2 tiempo de parada ajuste y maniobra
t3 tiempo de duración apertura puertas
t4 tiempo entre apertura y cierre puertas
Po Numero de pasajeros por ascensor.
Formulas a utilizar
(m2xpers.)
TT: t1+t2+t3+t4
t1: 2h/V
t2: 2 seg.x np
t3: 5 seg.x np
t4: 5 seg.x np
n: TT/Te
Po.asc: (np x TT)
(n x 300 seg.)
Tablas a utilizar
Conocidas las formulas y las tablas a utilizar, vamos a un ejercicio practico:
Ejemplo 1:
Datos
S: 450 m2 x pisonp: 15
h: 45 m
V: 1,5 m/seg
a%: 15% 0,15
uso: oficina
m2/p: 10 (TABLA2)
Cálculo del numero de personas a trasladar en 5 min (300seg)
Siguiendo con la formula Np podemos conocer el numero de personas que traslada el ascensor en 5 min. Para ello, debemos tener en cuenta los tiempos de viaje y la velocidad del ascensor (ver tabla 3), o en su defecto, de los catálogos técnicos de las compañías de ascensores, también la altura de la edificación (dato) y los tiempos de duración de los viajes y el numero de pisos servidos.
Np: (450 M2/PISO X 15 PISOS X 0,15)
10 M2/PERS
Np: (450 M2/PISO X 15 PISOS X 0,15)
10 M2/PERS
Np: 101 PERSONAS
Cálculo tiempo total de viaje.
Como expresamos anteriormente, el Tiempo Total de Viaje (TT) es la sumatoria de los tiempos parciales de traslado de apertura de puerta, tiempo de parada, ajuste y maniobra, y tiempo entre apertura de puerta y cierre, todo esto en el lapso de 5 min.
TT: t1+t2+t3+t4
t1: (2x45 m)/1,5 m/seg t1: 60 seg
t2: 2 seg/p x 15 p t2: 30 seg
t3: 5 seg/p x 15 p t3: 75 seg
t4: 5 seg/p x 15 p t4: 75 seg
TT: 60 seg + 30 seg + 75 seg + 75 seg
TT: 240 seg
Con los datos obtenidos podemos proceder al calculo del numero de ascensores necesarios para la edificación y también del numero de personas mínimas por cada elevador.
n: TT/Te n: 240 seg/ 40 seg n: 6 n: 6 asc.
Cálculo numero de pasajeros por cada ascensor
Po.asc: 101 pers. x 240 seg
6 x 300 seg
Po.asc: 13 pers.
Conclusión
Se necesitan 6 ascensores de 1,50 m/seg de velocidad con una capacidad de 13 personas c/u.
Otra posibilidad que tenemos es la de aumentar la velocidad del equipo en la formula y asi cambiar la configuración.
Con los datos arrojados y conociendo todas las variables, podemos hacer consideraciones particular en cada caso y según el uso.
Otra posibilidad que tenemos es la de aumentar la velocidad del equipo en la formula y asi cambiar la configuración.
Con los datos arrojados y conociendo todas las variables, podemos hacer consideraciones particular en cada caso y según el uso.
- Cuando tengamos un edificio residencial de gran altura y un numero elevado de pisos para uso de vivienda, debemos optar por colocar como mínimo 2 elevadores.
- Cuando tengamos un edificio comercial o de oficina con transito continuo, debemos incluir como mínimo 3 ascensores en el proyecto. Podría variar si la edificación cuenta con pocos pisos en el proyecto.
